İş inovasyonunu en üst düzeye çıkararak iş potansiyelinizi ortaya çıkarıyoruz.
Eposta GönderFosforlu Bakır Anot, Cu-P Anot (Bakır-Fosfor Anot), Elektrolitik Bakır Anot, Phosphorized Copper Anode, Cu-P Anode (Copper-Phosphorus Anode), Electrolytic Copper Anode, 7723-14-0., 7440-50-8
FOSFORLU BAKIR ANOT (Cu-P ANOT)
1. Kimyasal Kimlik ve Malzeme Sınıflandırması
-
Ürün Adı: Fosforlu Bakır Anot, Cu-P Anot (Bakır-Fosfor Anotu), Elektrolitik Bakır Anot
-
Malzeme Türü: Bakır-Fosfor alaşımı
-
CAS Numaraları:
-
Bakır (Cu): 7440-50-8
-
Fosfor (P): 7723-14-0
-
-
UN Numarası: Katı halde tehlikeli madde olarak sınıflandırılmaz
2. Kimyasal Bileşim (Tipik, ağırlık %)
| Element | İçerik (%) |
|---|---|
| Bakır (Cu) | ≥99,90 |
| Fosfor (P) | 0,040 – 0,065 |
| Oksijen (O) | ≤0,01 |
| Kurşun (Pb) | ≤0,005 |
| Demir (Fe) | ≤0,003 |
| Kükürt (S) | ≤0,002 |
| Diğer safsızlıklar (toplam) | ≤0,03 |
3. Fiziksel Özellikler
| Özellik | Değer |
|---|---|
| Renk | Kırmızımsı-kahverengi (bakırın karakteristik rengi) |
| Yoğunluk (20°C) | 8,96 g/cm³ |
| Ergime noktası | 1083°C |
| Elektrik iletkenliği (IACS) | %85–95 (saf bakıra göre hafif düşük) |
| Isıl iletkenlik (20°C) | 385 W/(m·K) |
| Sertlik (Brinell) | 50–70 HB (tavlama sonrası) |
| Tane boyutu | Tipik 25–100 μm (termomekanik işlemle kontrol edilir) |
4. Mekanik Özellikler
| Özellik | Değer |
|---|---|
| Çekme dayanımı (tavlanmış) | 220–250 MPa |
| Akma dayanımı (%0,2 kalıcı uzama) | 60–80 MPa |
| Kopma uzaması | %45–55 (tavlanmış) |
| Elastisite modülü | 115–120 GPa |
| İşlenebilirlik derecesi | %20 (serbest işlenen pirinçlere kıyasla) |
5. Mikroyapısal Karakteristikler
-
Matris: α-bakır katı çözeltisi (FCC kristal yapısı)
-
Fosfor dağılımı: Bakır matrisi içinde homojen çözünmüş; %0,1 P altında Cu₃P intermetalik çökeltisi görülmez
-
Oksijen kontrolü: Fosfor deoksidizör görevi görür → oksijen içeriği <%0,01’e düşürülür
-
Tane yönelimi: Yeniden kristalleştirme tavlaması sonrası eşeksenli taneler
6. Elektrokimyasal Özellikler (Elektrokaplama İçin Kritiktir)
| Parametre | Değer / Davranış |
|---|---|
| Standart elektrot potansiyeli (Cu²⁺/Cu) | +0,337 V (SHE’ye karşı) |
| Anot polarizasyon davranışı | Düşük ve zaman içinde kararlı |
| Anot çözünme verimi | %98–100 (pasif tabaka oluşumu yok) |
| Çamur oluşum hızı | <%1 (oksijensiz bakır için %5–10 iken) |
| Çalışma akım yoğunluğu aralığı | 1–8 A/dm² (tipik), 10 A/dm²’ye kadar (optimize edilmiş) |
| Doymuş kalomel elektrota karşı anot potansiyeli (SCE) | 0,20–0,35 V (4 A/dm², 60°C, bakır sülfat banyosunda) |
7. Üretim Yöntemleri
7.1 Sürekli Döküm ve Haddeleme (Endüstriyel Standart)
-
Proses: Ateşle rafine edilmiş bakır + fosfor master alaşımı → ergitme (1150–1200°C) → sürekli döküm → sıcak haddeleme → soğuk çekme/haddeleme
-
Fosfor ilavesi: Cu-%15P master alaşımı veya kırmızı fosfor ile inert atmosfer altında
-
Kalite kontrol: Online spektrometre analizi, ultrasonik hata tespiti
7.2 Ekstrüzyon ve Çekme (Özel Şekiller İçin)
-
Üretilen şekiller: Yuvarlak çubuklar (çap 20–100 mm), oval çubuklar, dikdörtgen çubuklar, içi boş anotlar
-
Yüzey finisajı: Tornalanmış veya parlatılmış (1,6–3,2 μm Ra)
7.3 Elektrolitik Rafinasyon (Yüksek Saflıkta Bakır Öncülü)
-
Besleme: Elektrolitik bakır katot (≥%99,99 Cu)
-
Proses: Vakum veya inert atmosfer altında kontrollü fosfor ilavesi ile yeniden ergitme
8. Anot Çözünme Mekanizması (Fosfor Etkisi)
-
Fosforsuz bakır: Oksijen içeren bakır → Cu₂O partikülleri oluşumu → tamamlanmamış çözünme, çamur birikimi, pürüzlü kaplamalar
-
Fosforlu bakır:
-
Fosfor oksijenle reaksiyona girer → P₂O₅ oluşturur (ergitme aşamasında uçar) → oksijensiz mikroyapı
-
Elektroliz sırasında: Anot yüzeyinde ince, iletken siyah bir film (bakır fosfit) oluşur → homojen çözünmeyi teşvik eder
-
Çözünmeyen bakır oksitlerin oluşumunu engeller
-
9. Kullanım Alanı – Elektrokaplama Endüstrisi
9.1 Asidik Bakır Kaplama (Watts tipi banyo)
| Parametre | Tipik Aralık |
|---|---|
| Banyo bileşimi | CuSO₄·5H₂O: 200–250 g/L, H₂SO₄: 50–70 g/L |
| Klorür (Cl⁻) | 50–100 ppm |
| Sıcaklık | 50–65°C |
| Katot akım yoğunluğu | 2–8 A/dm² |
| Anot:katot oranı | 1:1 ila 2:1 |
| Karıştırma | Hava veya mekanik |
9.2 PCB (Baskılı Devre Kartı) Üretimi
-
Uygulama: Delik içi kaplama, panel kaplama
-
Akım yoğunluğu: 1–3 A/dm²
-
Gerekli anot saflığı: ≥%99,9 Cu ve %0,04–0,06 P
-
Avantaj: Minimum çamur, kusur oranlarını düşürür (boşluklar, topaklanmalar)
9.3 Otomotiv ve Dekoratif Kaplama
-
Altlık malzemeler: Çelik, çinko döküm, alüminyum
-
Tipik katman sırası: Bakır → nikel → krom
-
Anot ömrü: 12–24 ay (sürekli çalışma)
10. Diğer Bakır Anot Türleriyle Karşılaştırma
| Özellik | Fosforlu Bakır (Cu-P) | Oksijensiz Bakır (OFHC) | Elektrolitik Sert Bakır (ETP) |
|---|---|---|---|
| P içeriği | %0,04–0,06 | <%0,001 | <%0,002 |
| O içeriği | <%0,01 | <%0,001 | %0,02–0,05 |
| Çamur oluşumu | Çok düşük (≤%1) | Düşük (%2–5) | Yüksek (%5–10) |
| Anot polarizasyonu | Kararlı | Hafif artan | Kararsız, pasivasyon riski |
| Kaplama kalitesi | Mükemmel | İyi | Zayıf (pürüzlü, topaklı) |
| Maliyet | Orta | Yüksek | Düşük |

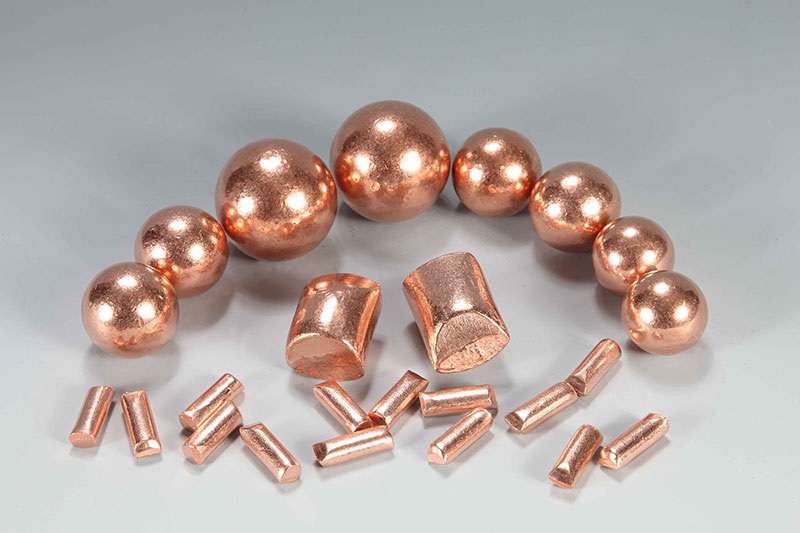

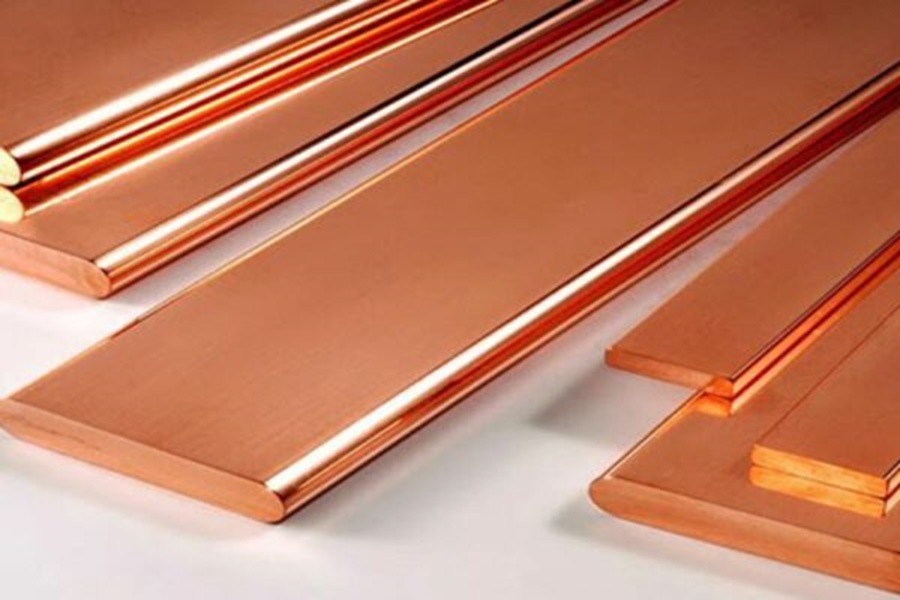

11. Ürün Formları ve Boyutları (Tipik)
| Şekil | Çap / Kesit | Uzunluk | Tolerans |
|---|---|---|---|
| Yuvarlak çubuk | 20–100 mm | 300–1000 mm | ±0,5 mm (çap) |
| Oval çubuk | 30×60 mm ile 50×80 mm | 300–1000 mm | ±0,8 mm |
| Dikdörtgen çubuk | 20–50 mm kalınlık | 300–1000 mm | ±0,5 mm |
| İçi boş anot | ID 10–50 mm, OD 50–100 mm | 300–800 mm | ±1,0 mm |
| Özel şekiller | Talebe göre | Talebe göre | Belirtildiği gibi |
12. Kalite Kontrol ve Test Yöntemleri
| Test | Yöntem | Kabul Kriteri |
|---|---|---|
| Kimyasal bileşim | ICP-OES, LECO (O için) | Bölüm 2’ye göre |
| Sertlik | Brinell (HB 10/500) | 50–70 HB |
| Elektrik iletkenliği | Girdap akımı veya 4-uç prob | ≥%85 IACS |
| Tane boyutu | ASTM E112 (kesit yöntemi) | 25–100 μm |
| Yüzey pürüzlülüğü | Profilometre (Ra) | ≤3,2 μm (tornalanmış) |
| Ultrasonik muayene | ASTM E114 | İç boşluk veya çatlak yok |
13. Elektrokaplama Banyoları için Çalıştırma Tavsiyeleri
-
Ön temizlik: Alkali çözeltide yağ giderme, deiyonize su ile durulama
-
Anot torbaları: Polypropilen (PP) torbalar (75–150 μm gözenek) – eser çamuru yakalamak için
-
Anot mesafesi: Katottan 50–150 mm
-
Banyo karıştırması: Homojen Cu²⁺ konsantrasyonunu koruyun; durgunluktan kaçının
-
Fosfor takviyesi: Gerekmez; anot bileşimi sabittir
-
Anot verimi düzeltmesi: Faraday yasası hesaplamalarında %98–100 kullanın
14. Güvenlik ve Kullanım
-
Tehlikeler: Katı halde akut toksisite yoktur; ince toz mekanik tahrişe neden olabilir
-
Yangın riski: Yığın halinde yanıcı değildir; ince bakır tozu yanıcı olabilir
-
Reaktivite: Güçlü asitlerden (özellikle nitrik asit) kaçının – NOₓ çıkışıyla hızlı çözünme
-
Kişisel koruyucu ekipman (KKE):
-
Eldiven (nitril veya neopren)
-
Yan kalkanlı güvenlik gözlüğü
-
Toz maskesi (kesme/taşlama sırasında)
-
Çelik burunlu iş ayakkabısı (ağır taşıma için)
-
15. Çevre ve Bertaraf Bilgileri
-
Ekotoksisite: Bakır, düşük konsantrasyonlarda su organizmaları için toksiktir (bazı türler için LC₅₀ <1 mg/L)
-
Geri dönüşüm: %100 geri dönüştürülebilir; hurda bakır rafinerilerine gönderilir
-
Atık sınıfı (AB): 12 01 09 (temiz ise tehlikesiz metal atık)
-
Bertaraf yöntemi: Yetkili metal geri dönüşüm tesisine gönderin; arıtılmadan düzenli depolama yapmayın
16. Depolama ve Raf Ömrü
-
Depolama koşulları: Kuru, iyi havalandırılmış alan; asitler, nem ve korozif atmosferlerle temastan kaçının
-
Raf ömrü: Sınırsız (kimyasal bozunma yoktur; yüzey kararması performansı etkilemez)
-
Kararma önleme: Orijinal ambalajda saklayın veya uzun süreli depolama için ince bir yağ tabakası uygulayın
17. Taşımacılık Bilgileri
| Düzenleme | Sınıflandırma |
|---|---|
| ADR/RID | Tehlikeli mal olarak sınıflandırılmaz (katı metal) |
| IMDG | Düzenlemeye tabi değildir |
| IATA | Düzenlemeye tabi değildir |
| Uygun sevkiyat adı | Bakır anotlar, katı |
| Ambalaj grubu | Uygulanamaz |
18. Eşanlamlılar ve Yaygın İsimler
-
Fosforlu bakır anot
-
Cu-P anot (Bakır-Fosfor anotu)
-
Elektrolitik bakır anot (fosforlu)
-
Bakır kaplama anotu
-
Fosfor içeren bakır anot
-
Phosphorized copper anode (İng.)
-
Anode en cuivre phosphorisé (Fr.)
-
Phosphorierte Kupferanode (Alm.)
19. Sertifikalar ve Standart Uygunluğu
| Standart | Uygunluk |
|---|---|
| ASTM B170 | Sınıf 4 (fosforlu bakır) |
| ISO 9001 | Üretim prosesi |
| RoHS (2011/65/EU) | Uyumlu (kısıtlanmış madde yok) |
| REACH | Kayıtlı |
| Çatışmalı mineraller | OECD rehberliğine göre durum tespiti |
20. Neden Fosforlu Bakır Anot Tercih Edilmelidir? (Teknik Özet)
-
Üstün kaplama kalitesi: İnce taneli, sünek ve pürüzsüz bakır kaplamalar
-
Minimum anot çamuru: Banyo kirliliğini ve bakım süresini azaltır
-
Kararlı elektrokimyasal davranış: Pasivasyon yok, anot ömrü boyunca tutarlı çözünme
-
Yüksek saflık (≥%99,9): Yarı iletken ve PCB uygulamalarının gereksinimlerini karşılar
-
Maliyet etkin: Standart bakır anotlara kıyasla daha uzun servis ömrü
-
Endüstride kanıtlanmış: Otomotiv, elektronik, dekoratif kaplamada on yıllardır başarılı kullanım
Bu TDS, ISO 11014-1 formatına uygun olarak hazırlanmış olup, elektrokaplama mühendisleri, üretim yöneticileri, kalite kontrol laboratuvarları ve satın alma uzmanları için tasarlanmıştır. Analiz Sertifikaları (CoA), Güvenlik Bilgi Formları (SDS) ve numune validasyon raporları talep üzerine temin edilebilir.
